АТС с DECT абонентами

В офис нашей компании обратился клиент (образовательное учреждение, Лицей информационных технологий, Москва) со следующей проблемой:

текущая АТС (Siemens) + набор беспроводных трубок Siemens, которыми пользуются различные отделы, не выдерживает нагрузку. При звонках из города и переводах звонков часто возникают отбои или срывы этих вызовов, нет возможности дозвониться одного абонента другому. Проблема у клиента проявлялась периодически, статистически можно было наблюдать только одну основную тенденцию – при высоком потоке звонков (дневная нагрузка) отбои усиливались и связь можно было считать неработоспособной.

После анализа текущей ситуации стало понятно, что текущее решение неработоспособно, ошибки происходят на аппаратном уровне. В качестве альтернативного решения было предложено:

• 6 базовых станций (БС) AASTRA RFP L35 IP (Radio Fixed Parts), собранных в кластер.
• Станция Агат 3420 UX, ПРФ№2. У пользователя существовало несколько внешних аналоговых линий, а также классические аналоговые аппараты.

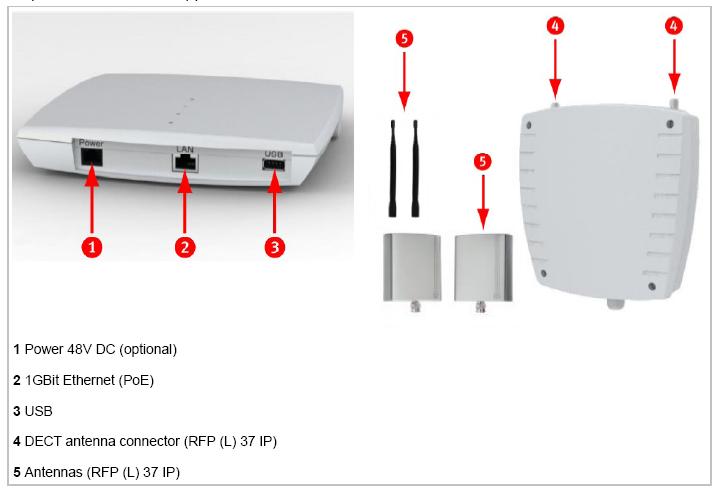

Ниже представлена БС станция:

Конфигурация новой DECT-системы представляла собой кластеризованные БС с питанием PoE (часть коммутаторов поддерживали PoE, часть питания была сделана через PoE адаптеры DLink DWL-P200).

В конфигураторе три базовые станции представляют собой ядро кластера (Master – Slave – Slave), Master выделен жирным, остальные базовые станции имеют режим Standalone. Надо понимать, что в случае отказа одной из трех БС кластер переходит в аварийный режим, но вся инфраструктура продолжает работать, в случае же отказа двух БС из трех, кворум нарушен, происходит авария всей системы. Поэтому к выбору и расположению БС, формирующих кластер, необходимо подходить ответственно, располагая их в местах с минимальной вероятностью отключения. БС распределяются по одной на этаж, на первом этаже таких станций две, всего 5 этажей. Практика внедрения показала, что даже при распределении одной БС на два этажа связь оставалась устойчивой, поэтому данное распределение гарантировало стабильность связи и корректность переключения между БС (handover) без роуминга (roaming).

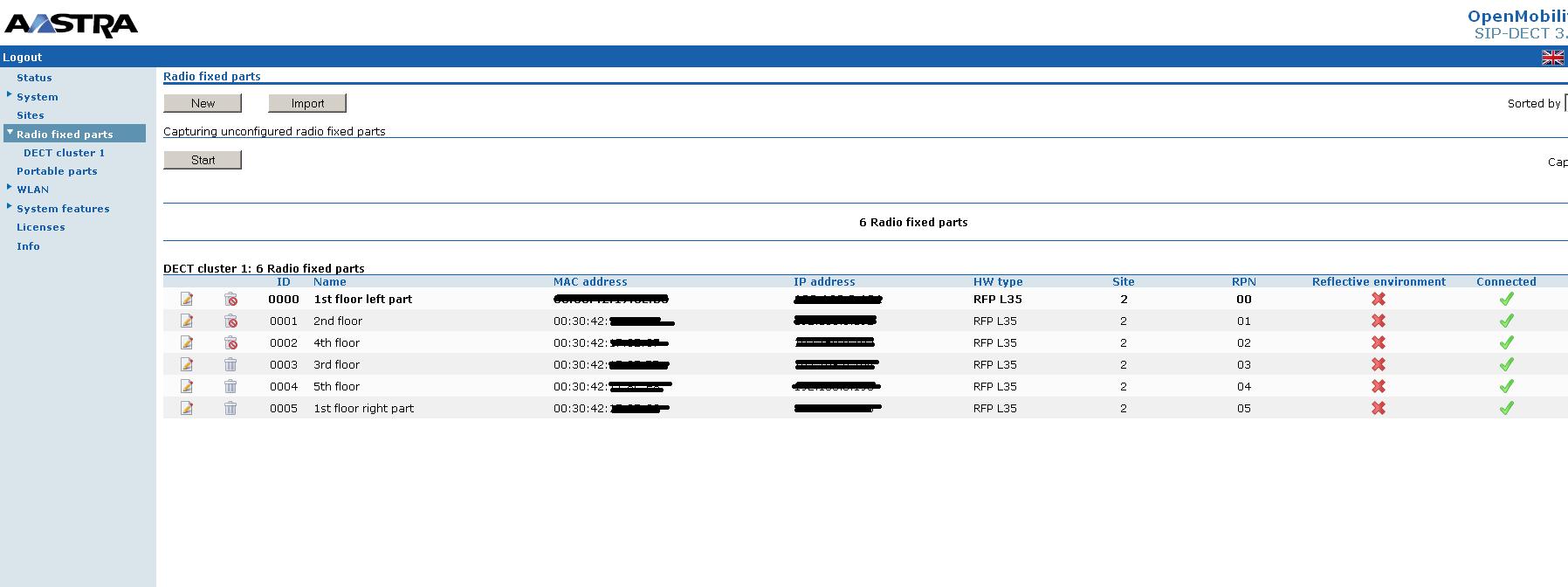

На рисунке ниже указаны типорасположение и принадлежность БС. На БС, у которых значок корзины перечеркнут, фактически представляют собой ядро кластера, которое состоит из 3 станций.

Прицип реализации AASTRA и основные ее отличия от KIRK – в равноправности функционирования всего оборудования. Любая БС станция имеет полный функционал (ПО) для формирования кластера. В KIRK идеология другая – есть сервер, а есть БС (при этом визуально выглядят одинаково, но функционал разный). Кроме этого в AASTRA, помимо использования трубок собственного производства (например, AASTRA 610d, 620d) есть поддержка DECT-трубок сторонних производителей, что немаловажно при миграции.

При настройке необходимо обратить внимание на шифрование и DECT Authentication code (трубки будут регистрироваться с этим кодом на БС).

На рисунке ниже представлен набор DECT-аппаратов Siemens S68H, ранее использовавшихся в старой DECT-системе. Теперь эти аппараты успешно могут быть зарегистрированы в новой DECT-системе: для этого уникальный код IPUI (International Portable User Identity) каждого аппарата Siemens (его можно просмотреть в системном меню) преобразуется IPEI (International Portable Equipment Identifier) – некое подобие серийного номера для DECT-мобильной сети.

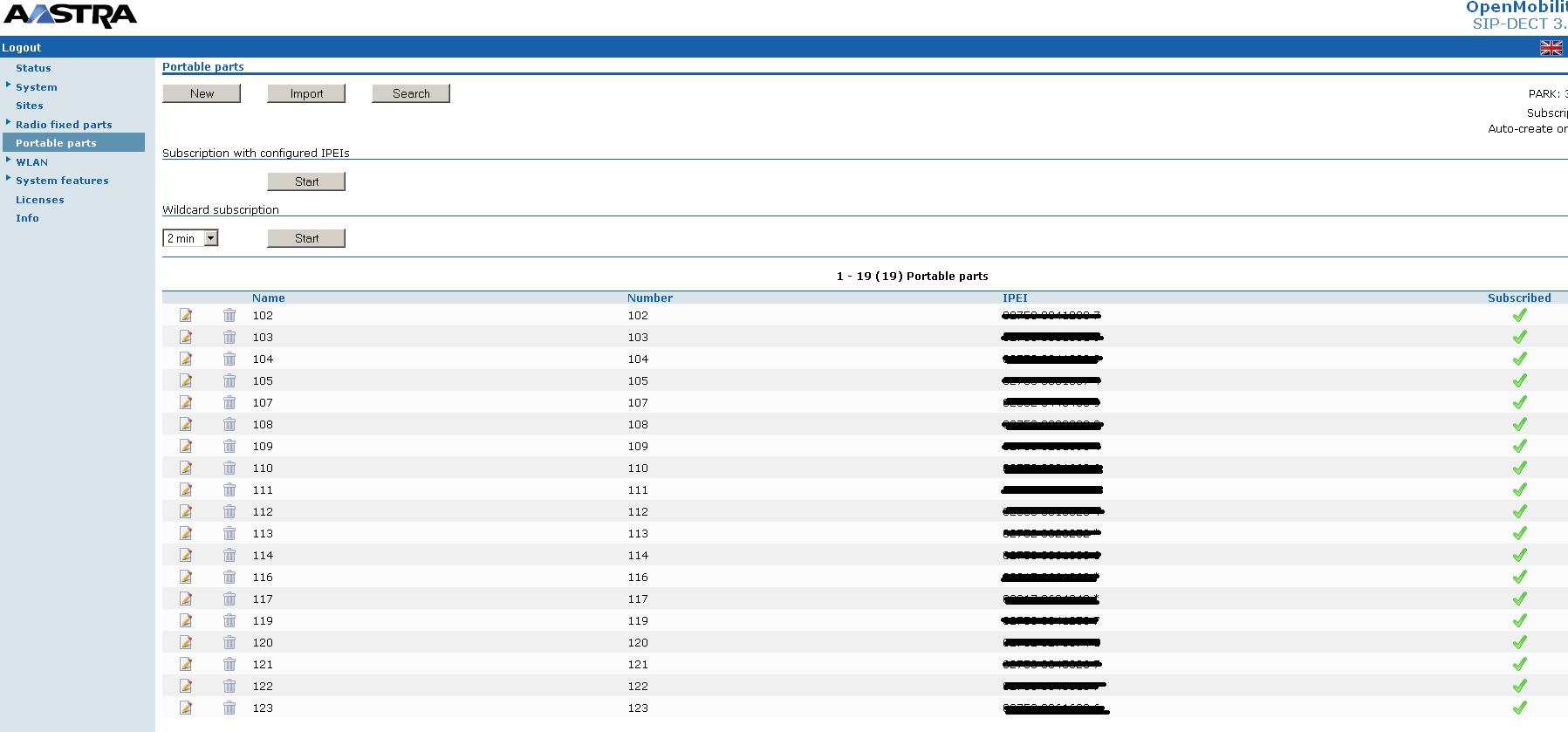

Для формирования присоединения к станции Агат UX 3420 каждый аппарат имеет свою учетную запись как SIP-абонент в конфигураторе Агата. Например, трубка, зарегистрированная в кластере DECT, регистрируется как SIP-абонент на станции с номером 102.

Было оттестированы следующие функции при связке AASTRA и Агат:

• корректная регистрация абонентов (трубок). Проксирование RTP.
• handover для DECT на базе альтернативных трубок (переключение абонента в режиме разговора между несколькими БС без прерывания сеанса связи и с минимальными потерями качества голоса с выбором наилучшего свободного DECT-канала). Очевидно, что при этом зона покрытия БС должна пересекаться, иначе станции не объединяются в кластер и не могут сообщать синхронизацию друг другу. БС наилучшим образом пересекаются между этажами, и как правило, механизм handover происходил при перемещении трубки с этажа на этаж. Станции AASTRA RFP L35 имеют 12 тайм-слотов или DECT-каналов, 8 из которых используются под медиа-ресурсы.

 Решение можно рекомендовать к реализации системным интеграторам.
